مگنت سپراتور یا سپراتور مگنت یکی از دغدغه هایی که در بسیاری از صنایع تولیدی مانند کارخانجات غذایی گندم، آرد و خوراک دام، صنایع سیمان، شن، ماسه، گچ، آجر و سفال و صنایع کاشی و سرامیک و چینی وجود دارد ذرات ناخالص آهن هستند.
این ذرات هم ممکن است از نظر سلامت در صنایع غذایی مشکل ایجاد کنند و هم ممکن است از نظر کیفیت اختلالاتی ایجاد نماید.
به همین دلیل مهندسین تصمیم گرفتند از خاصیت مغناطیسی آهنربا برای جداسازی این ناخالصی ها استفاده کنند.
بر اساس این تئوری جدا کننده مگنت به معنای آهنربای جداکننده مورد استفاده قرار گرفته که در ادامه بیشتر با آن آشنا خواهیم شد.
معرفی سپراتور مگنت
سپراتور یک آهنربای قوی است که برای جداسازی ضایعات مختلف آهنی در صنایع گوناگون کاربرد دارد. البته جدا کننده مگنت تنها در یک شکل تولید نمی شود و بر حسب نوع کاربرد و موارد دیگر در گروه های مختلف تولید می گردد تا بهترین نتیجه را ایجاد کند.
انواع مگنت سپراتور از نظر کاربرد
همان طور که گفتیم مگنت جدا کننده انواع مختلفی دارد که در ادامه هر کدام از آن ها را به صورت مختصر توضیح خواهیم داد:
سپراتور مغناطیسی دائم دستی (معلق)
جداکننده های مغناطیسی دائم معلق بدون نیاز به برق و باتری و به صورت معلق روی آهنربای نوار نقاله یا شوت نصب می شوند.
این دستگاه برای جذب قطعات آهنی مانند ناخن لودر، قطعات شوت ها و سرندها، پیچ های درشت و موارد دیگر از این دست استفاده می شود.
همچنین از ورود این مواد به دستگاه های خرد کننده مانند انواع سنگ شکن، کوبیت، والس، هیدروکن، پرس، آسیاب و مواد دیگر جلوگیری خواهد کرد.

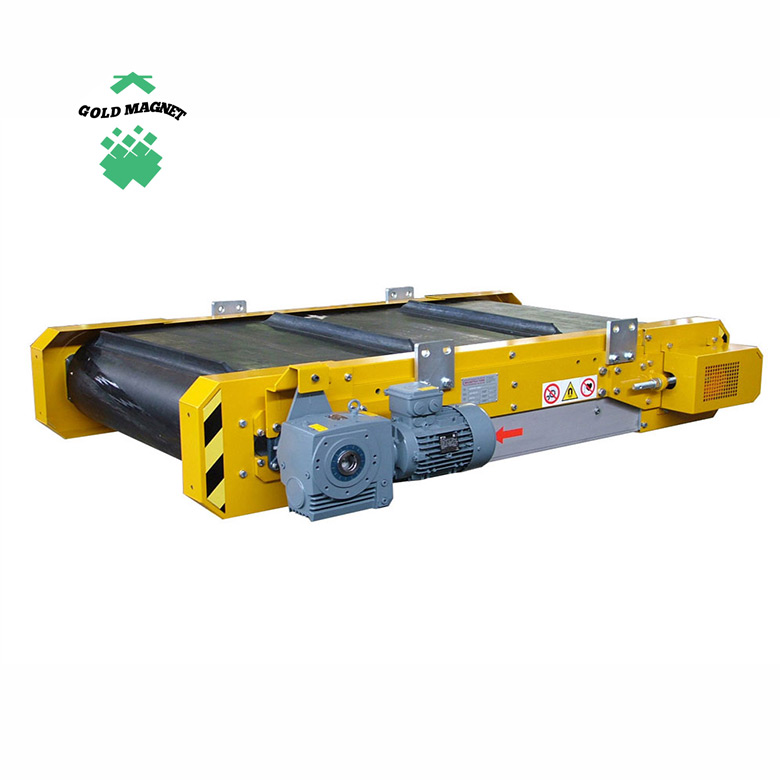

جداکننده مگنت جداکننده دائم خود تمیزکن
جداکننده مگنت جداکننده دائم خود تمیزکن نیز بر روی آهنربای نوار نقاله یا شوت نصب می شود.
مزیت این نوع دستگاه های جداکننده این است که علاوه بر توانایی جذب قطعات آهنی مزاحم در بین مواد اولیه که وارد پروسه تولید می شوند این قابلیت را دارد که به صورت اتوماتیک قطعات جذب شده را از خط تولید خارج کند؛
بنابر این در صنایع مختلفی که ضایعات آهنی زیاد باشد از این دستگاه به وفور استفاده می شود.
مگنت سپراتورهای دائم خود تمیز کن مزایای بسیاری دارند که ما در این بخش به چند مورد از آنها میپردازیم:
این سپراتور ها برای جدا کردن قطعات آهنی مزاحم از مواد اولیه مانند ناخن لودر،تسمه های آهنی،قطعات شوتها و سرند ها،پیچ و مهره و… استفاده میشوند.
از دیگر مزایای این نوع مگنت سپراتورها این است که از زیر بار در حال عبور به راحتی بیرون کشیده میشوند و به همین دلیل مانع آسیب رسیدن به تجهیزاتی مانند سنگ شکن ها،آسیاب ها،برس ها و… میشوند و از خسارات مالی و توقف تولید هم جلوگیری میکنند.
این نوع سپراتورها به صورت آویز روی نقاله نصب میشوند و به صورت اتوماتیک تمیز میشوند.
سپراتور مگنت به شکل مخروطی
در این سپراتور مگنت از آهنربای دائم استفاده می شود. از سپراتور مخروطی بیشتر برای مکان هایی استفاده می کنند که ریزش مواد به صورت فله ای و آزاد باشد. خود این نوع جداکننده از دو قسمت مجزا شامل آهنربای دائم مخروطی و محفظه استیل می باشد.
سپراتور مگنت بالابر الکتریکی گرد و مستطيل
جداکننده مگنت بالابر الکتریکی گرد و مستطیل کاربردهای فراوانی در صنایع و کارگاه های تولیدی برای حمل قراضه، لوله بندل، کویل، بیلت و غیره دارد.
سپراتور مگنت گرد:
مگنت های گرد را در واقع برای حمل و جا به جایی اسلب ها و آهن آلات قراضه طراحی کرده اند که به دو شکل گرم کار و سرد کار مورد استفاده قرار میگیرند و در صنایع فولاد،ریخته گری و… کاربرد دارند.
سپراتور مگنت مستطیل:
از مگنت های مستطیلی برای جابجا کردن و حمل کردن اسلب های سنگین،بیلت ها و… استفاده میشود که این نوع هم مانند لیفت مگنت گرد در دو شکل گرم کار و سرد کار طراحی و تولید شده است اما تفاوتی که با مگنت های گرد دارد این است که این مدل یعنی مگنت مستطیل قدرت بیشتری در مقایسه با مگنت گرد دارد.
این مدل از مگنت ها در جابجایی اسلب ،انواع ورق،بیلت و بلوم،انواع شمش و… کاربرد دارد.
درام مگنت سپراتور های خشک و تر
در نوعی دیگر از دسته بندی های مگنت سپراتور آن ها را به دو دسته تر و خشک تقسیم بندی می کنند که به صورت زیر می باشند:
درام سپراتور تر
این جداکننده ها معمولاً برای جداسازی آهن از مخلوط سنگ معدنی با استفاده از شدت پایین میدان مغناطیسی و گاهی شدت متوسط میدان مغناطیسی استفاده می شود. این دستگاه ها دارای مخازنی با مدل Dense Media هستند.
در این مخزن ها ذرات سنگ معدن به صورت مخلوط در آب وارد مخزن شده و به طور یکنواخت در کل طول سطح درام هدایت خواهد شد.
سپس این مخلوط از فاصله بین بدنه استوانه و مخزن عبور می کند و در این بخش ذرات آهن جدا می شوند. مواد باطله نیز از طریق محفظه پایین مخزن و بعد از عبور از دریچه های مربوطه خارج خواهند شد.
این نوع دستگاه ها بر حسب ظرفیت مورد نیاز در طرح ها و اندازه های مختلفی تولید می شوند که البته باید این اندازه ها استانداردهای لازم را داشته باشند.
از این نوع سپراتور مگنت بیشتر برای جداسازی و تغلیظ نرمه سنگ آهن و یا کنسانتره سنگ آهن استفاده می کنند.
درام سپراتور تر از چه ویژگی هایی برخوردار است؟
- درام سپراتور تر این قابلیت را دارد تا در حهت دلخواه تنظیم شود و به ریکاوری و عیار مورد نظر دست یابد.
- از این دستگاه میتوان در جداسازی سنگ آهن بدون افت شدید میدان استفاده کرد.
- این نوع از درام سپراتورها ظرفیت های بالایی در تولید دارند.
- قابلیت جداسازی تمیز و بدون گرد را دارا میباشند.
- این دستگاه برای کار کردن نیازی به برق و باطری ندارد.
- قابلیت طراحی مناسب با خواسته ی مشتری را دارا میباشند.
- پوسته ی این دستگاه از استیل و روکش لاستیک آن ضد سایش است.
درام سپراتور مغناطیسی خشک
از این سپراتور مگنت برای جداسازی ناخالصی های آهنی در همان بدو ورود مواد اولیه استفاده می کنند. این نوع درام سپراتور از مونتاژ آرک مغناطیسی 180 درجه که در داخل پوسته ای با جنس استیل نگیر و ضد سایش می باشد درست شده است.
از درپوش های آلومینیومی نیز برای مهار آن ها استفاده می کنند. مجموعه درپوش و پوسته درام با سرعت ثابتی به دور آرک مگنت حرکت می کنند.
وقتی مواد ورودی روی سطح درام مگنت می نشینند، مواد غیر آهنی یا غیر مغناطیسی در جلوی درام و در مسیر طبیعی خود سقوط خواهند کرد؛ اما مواد مغناطیسی جذب آهنربا شده و روی پوسته درام می نشیند تا در نهایت بتواند تخلیه شود.
این درام مگنت ها از دو جنس آهنربای سرامیکی و آهنربای نئودیم تولید می شوند و میدان های مغناطیسی متفاوتی را نیز ایجاد خواهند کرد.
فاکتورهایی که در توان جداسازی ناخالصی این دستگاه ها تاثیر دارند شامل موقعیت تیغچه جداسازی، درام، تعداد قطب ها، سایز درام و نوع المان های مگنت می باشند.
موارد کاربرد درام سپراتور مغناطیسی خشک
- ایجاد عیار بالا در سنگ آهن (مگنتیتی و هماتیتی)
- جدا کردن آلودگی های آهنی از مواد پودری معدنی
- فرآوری و جداکردن آلودگی های آهنی در صنایع کاشی و سرامیک یا شیشه
- استفاده در صنایع بزرگ آهن، آلومینیوم، روی، ذغال سنگ؛ شن و ماسه، گچ و سیلیس
- استفاده در بازیافت مواد آهنی از غیر آهنی، ریخته گری، صنایع غذایی و صنایع فولاد
سپراتور مغناطیسی صفحه ای یا جداکننده مغناطیسی پلیت مگنت(صفحه مگنت)
نوع دیگری از سپراتور مگنت ها هستند که به آنها سپراتور صفحه ای می گویند از ویژگی های این سپراتورها میتوان به موارد زیر اشاره کرد:
- این نوع سپراتورها ساده و مقرون به صرفه هستند.
- تمیز کردن آنها به صورت دستی و یا از طریق یک صفحه ی کشویی و یا چرخی غیرمغناطیسی صورت میگیرد.
نیاز به تعمیر و نگهداری ندارند.
- توصیه میشود از این دستگاه در مکان هایی که آلودگی فرومغناطیسی در آن ها به ندرت اتفاق می افتد استفاده شود.
برای انتخاب کردن یک مدل مناسب از سپراتورها کافی است وزن و شکل هندسی آلاینده های فرومغناطیسی که میخواهیم حذف کنیم و فاصله ی مواد با سپراتور مگنت را در نظر بگیریم.
مزایای استفاده از جداکننده مغناطیسی دائم درام مگنت
- نگهداری و تعمیر آسان
- ساختار و طراحی محکم
- قدرت جذب بسیار بالای موای آهنی از مواد غیر آهنی
- ثابت بودن شدت میدان مغناطیسی در طول زمانی که دستگاه روشن و در حال کار است.
- عدم نیاز به نیروی انسانی برای جدا کردن مواد آهنی از غیر آهنی
- استفاده از میدان های مغناطیسی با شدت های مختلف بر حسب کاربرد و بدون نیاز به برق و باتری
- عدم نیاز به قطعات یدکی زیاد
- عمر مفید طولانی
